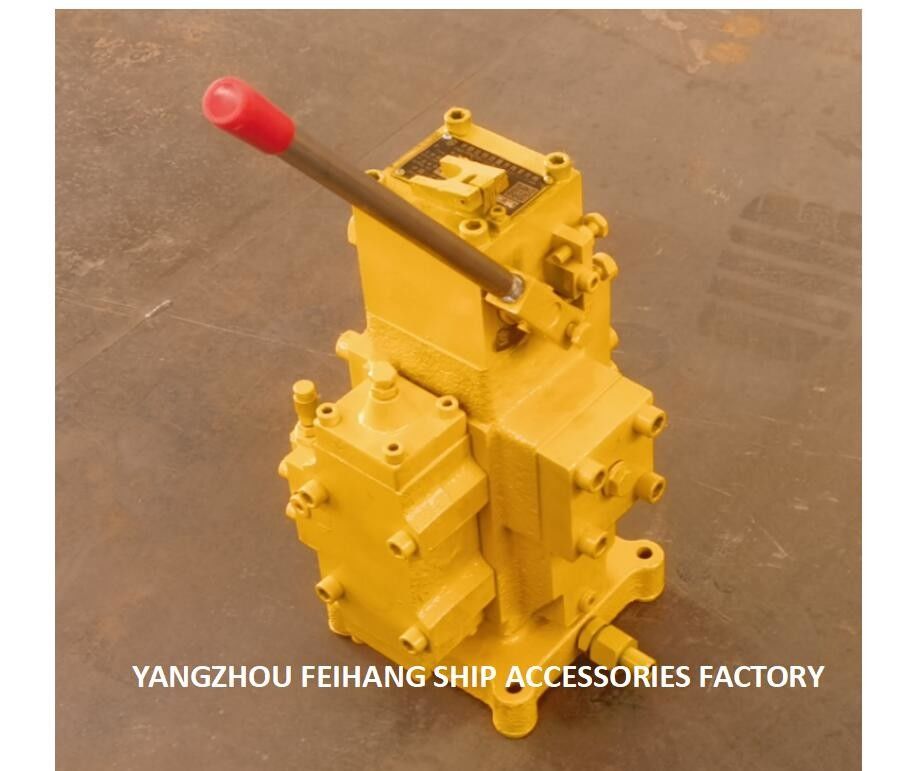

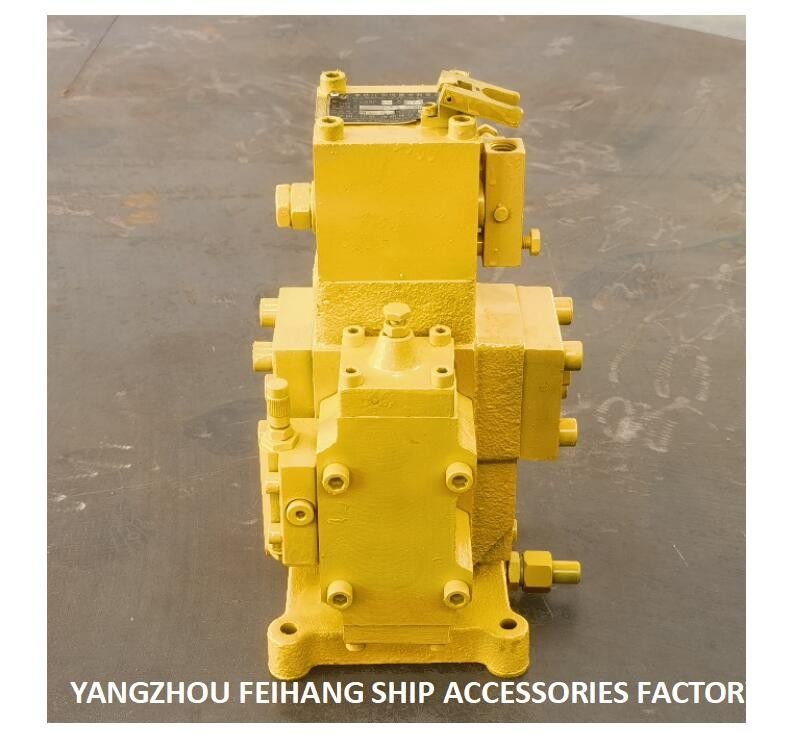

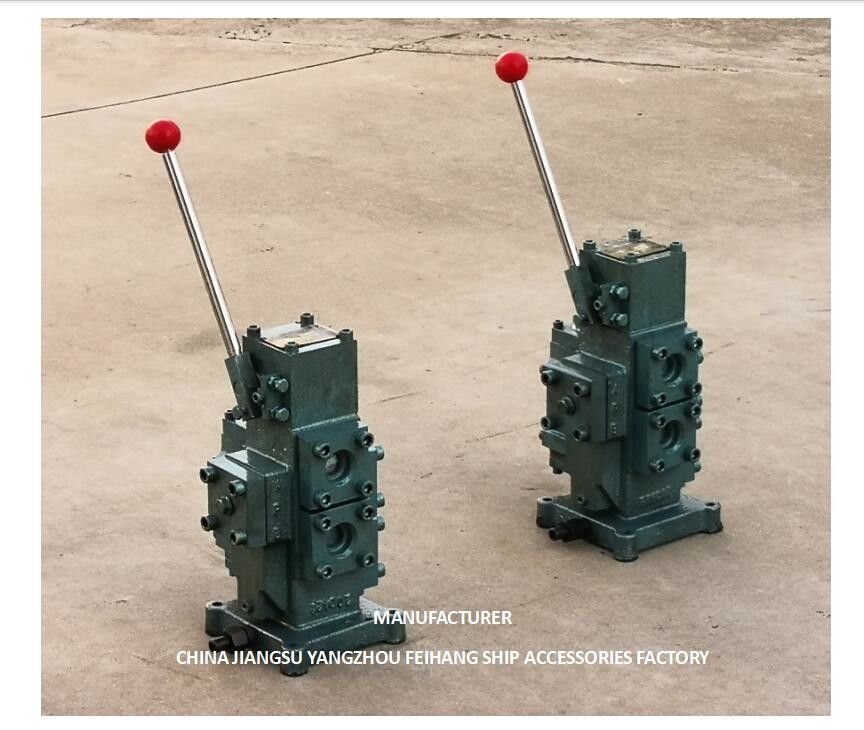

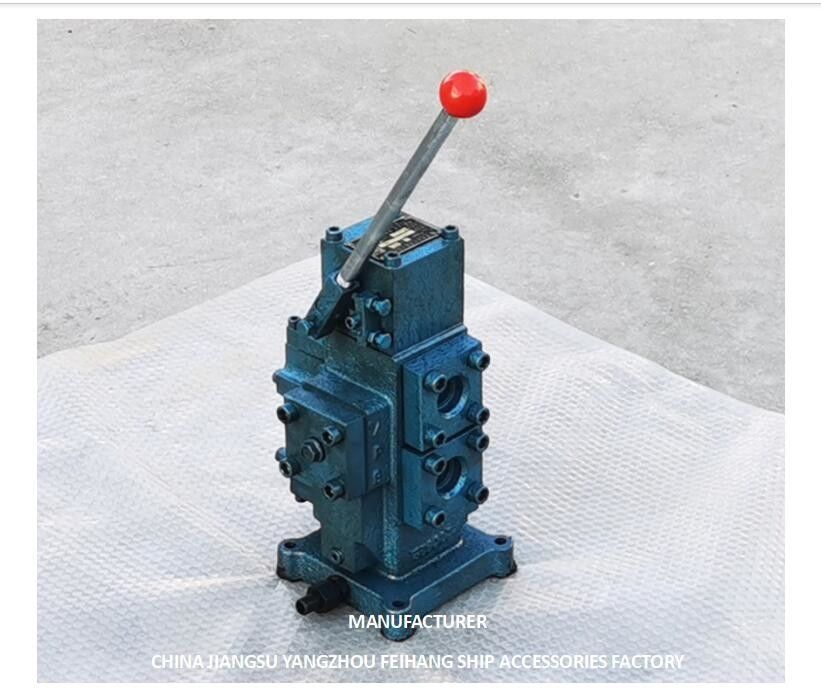

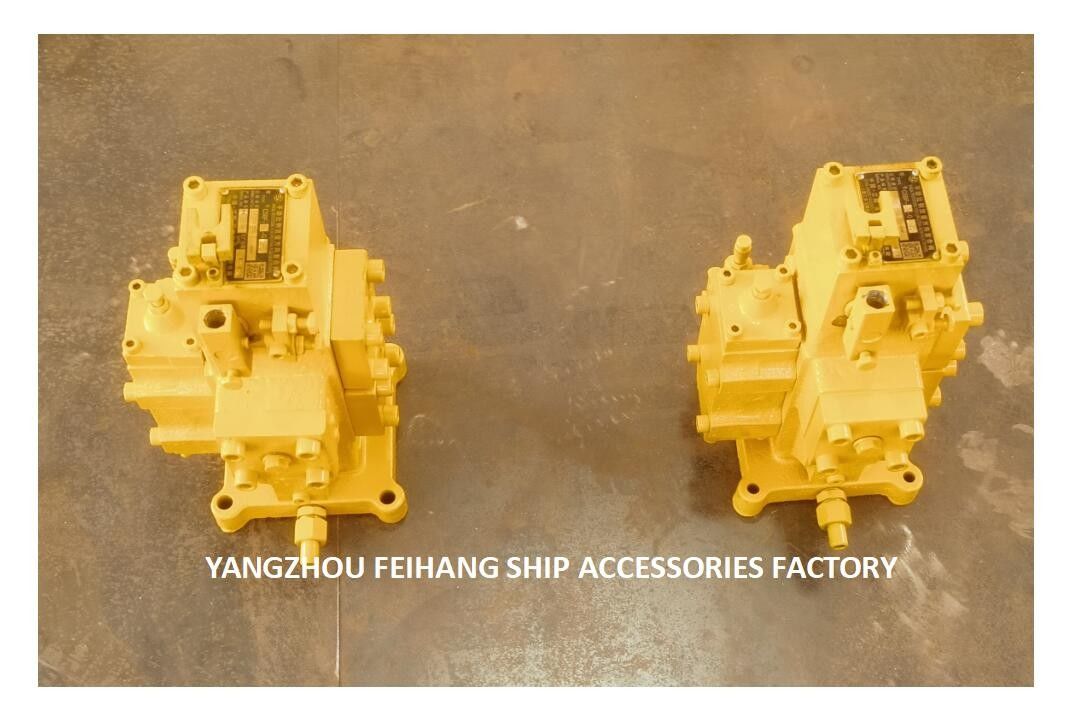

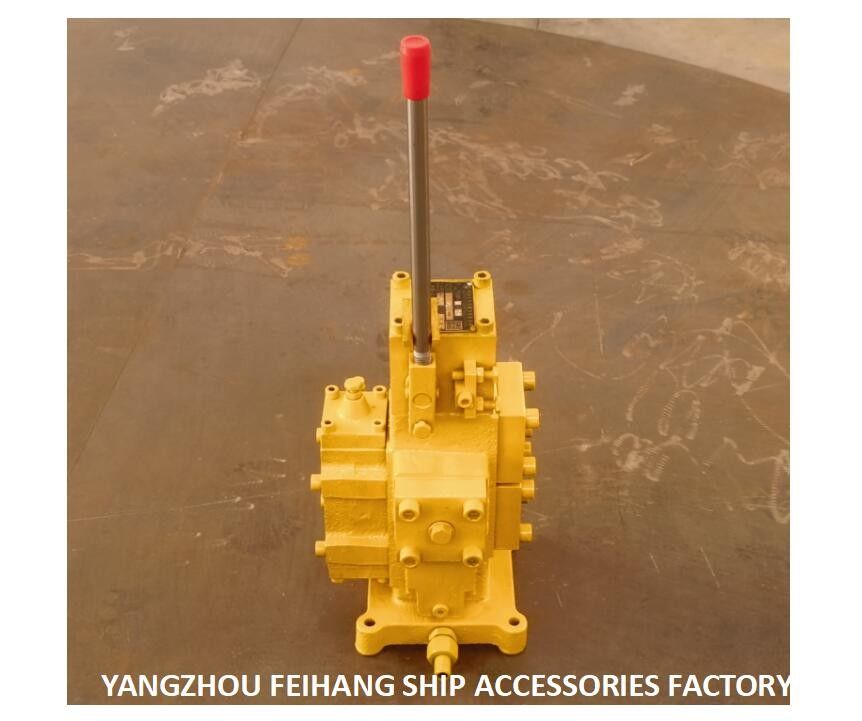

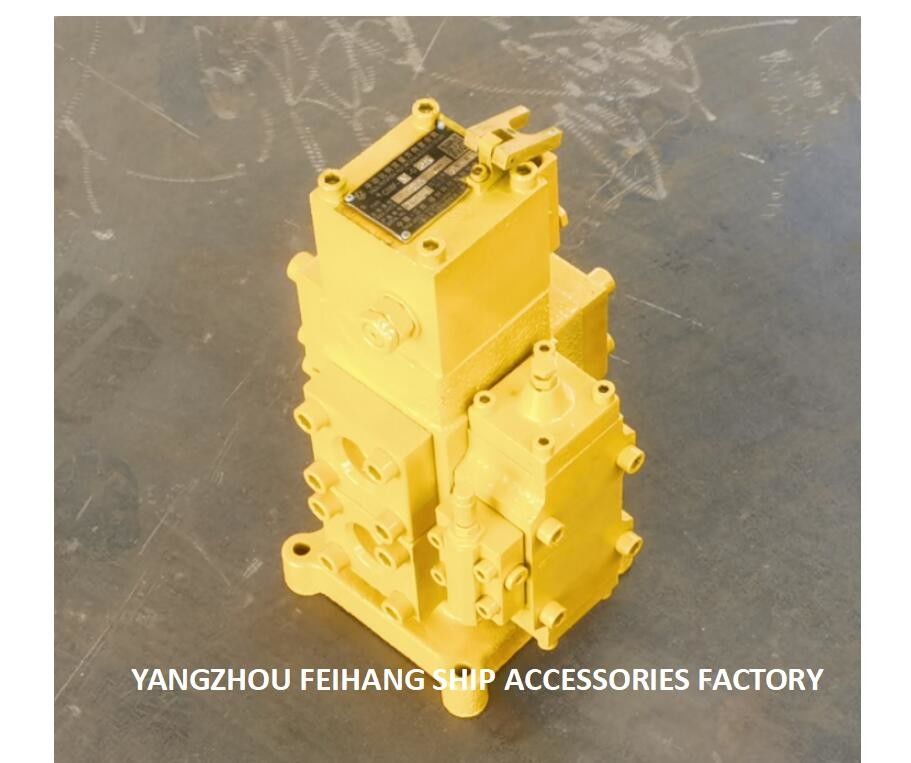

CSBF-G25 ΈΛΕΓΧΟΣ ΒΑΛΒΊΔΩΝ ΠΊΕΣΗΣ ΒΑΛΒΊΔΩΝ ΕΛΈΓΧΟΥ ΥΔΡΑΥΛΙΚΉΣ ΓΙΑ ΤΗΝ ΆΓΚΥΡΑ ΒΑΛΒΊΔΩΝ ΚΑΙ ΤΟ ΒΑΡΟΎΛΚΟ ΠΡΌΣΔΕΣΗΣ

ΥΔΡΑΥΛΙΚΌΣ ΦΡΑΓΜΌΣ ΠΡΌΤΥΠΟ CSBF-G25 ΒΑΛΒΊΔΩΝ ΕΛΈΓΧΟΥ ΒΑΡΟΥΛΚΩΝ CSBF-G25 ΒΑΛΒΙΔΩΝ ΕΛΕΓΧΟΥ

Η αρχή του μηχανισμού αποζημιώσεων πίεσης για τη θαλάσσια χειρωνακτική ανάλογη σύνθετη βαλβίδα csbf-G25 ροής:

Το πετρέλαιο καθ'οδόν μηχανών ρέει από το λιμένα κολπίσκων (λιμένας Π) της χειρωνακτικής ανάλογης βαλβίδας στο φορτίο (λιμένας Α ή Β) μέσω του λιμένα ρυθμιστικών βαλβίδων του κύριου πυρήνα βαλβίδων. Συγχρόνως, το χαμηλότερο μέρος του diverter πυρήνα βαλβίδων λαμβάνει επίσης μια δύναμη που ωθεί τον πυρήνα βαλβίδων προς τα πάνω. Το μέγεθος αυτής της δύναμης είναι P1A (το Α είναι η διατομική περιοχή του πυρήνα βαλβίδων). Η πίεση P1 μειώνεται σε P2 λόγω της διάβασης μέσω του λιμένα ρυθμιστικών βαλβίδων, και οι πράξεις P2 στο ανώτερο μέρος του πυρήνα βαλβίδων για να ωθήσουν τον πυρήνα βαλβίδων προς τα κάτω, επιπλέον, η δράση του ελατηρίου αναγκάζουν τον πυρήνα βαλβίδων για να λάβουν μια προς τα κάτω δύναμη ώθησης, έτσι η προς τα κάτω δύναμη ώθησης είναι P2A+F (το Φ είναι η δύναμη άνοιξη). Εάν P2A+F>P1A καθιερώνεται, ο πυρήνας βαλβίδων ωθείται προς τα κάτω, αναγκάζοντας την επιφάνεια ρυθμιστικών βαλβίδων της diverter βαλβίδας για να κλειθεί, και όλη η εισερχόμενη ροή κατευθύνεται στο φορτίο μέσω του λιμένα ρυθμιστικών βαλβίδων του κύριου πυρήνα βαλβίδων. Όταν η ροή στο λιμένα Π αυξάνεται, P2A+F είναι λιγότερο από P1A. Αυτή τη στιγμή, ο πυρήνας βαλβίδων κινείται προς τα πάνω και η επιφάνεια ρυθμιστικών βαλβίδων ανοίγει, προκαλώντας μια ροή μεγάλου ποσού στη ροή από το λιμένα Ο, που μειώνει τη ροή μέσω του λιμένα ρυθμιστικών βαλβίδων μέχρι F/A=P1 P2, και ο πυρήνας βαλβίδων είναι σε ένα σταθερό κράτος. Εάν η πίεση φορτίων αυξάνεται, και F/A>P1 P2, ο πυρήνας βαλβίδων ωθείται προς τα κάτω, μειώνοντας το άνοιγμα της επιφάνειας ροής, και P1 αυξάνεται επίσης αναλόγως. Μέχρι F/A=P1 P2, ο πυρήνας βαλβίδων είναι σε ένα σταθερό κράτος πάλι. Εάν η πίεση φορτίων μειώνεται, και F/A είναι λιγότερο από P1 P2, ο πυρήνας βαλβίδων ωθείται προς τα πάνω, αυξάνοντας το άνοιγμα της επιφάνειας ρυθμιστικών βαλβίδων, και P1 μειώνεται αναλόγως μέχρι F/A=P1 P2, και ο πυρήνας βαλβίδων είναι σε ένα σταθερό κράτος πάλι. Επομένως, ανεξάρτητα από το πώς οι αλλαγές πίεσης πετρελαίου κολπίσκων και εξόδου, η διαφορά P1-P2 πίεσης παραμένουν σταθερές, έτσι σημαίνει ότι το ποσοστό ροής κατά τη διάβαση μέσω της ρυθμιστικής βαλβίδας είναι επίσης σταθερό. Επομένως, το ποσοστό ροής καθορίζεται από την περιοχή ροής του και δεν συσχετίζεται με την αλλαγή στην πίεση φορτίων.

Η μετατροπή κατεύθυνσης και η throttling αρχή του κύριου πυρήνα βαλβίδων της ανάλογης σύνθετης βαλβίδας κατεύθυνσης ροής CSBF-G25manual (που παίρνει τον μ-τύπο για παράδειγμα):

Όταν η λαβή είναι στη μέση θέση, κάθε λιμένας πετρελαίου (λιμένες Α, Β) είναι κλειστός, και το πετρέλαιο απαλλαγμένος από τις επιστροφές αντλιών πετρελαίου από το λιμένα Π στο λιμένα Ο, αναγκάζοντας τη μηχανή πετρελαίου για να σταματήσει.
Η λαβή είναι στη δεξιά πλευρά, και τις κύριες κινήσεις πυρήνων βαλβίδων προς τα πάνω. Το πετρέλαιο που ρέει μέσα από το λιμένα Π διατρέχει της ρυθμιστικής βαλβίδας λιμένας στο λιμένα Α, και ρέει έπειτα έξω από το λιμένα Α για να οδηγήσει τη μηχανή πετρελαίου για να περιστραφεί. Το επιστροφής πετρέλαιο της μηχανής πετρελαίου επιστρέφει από το λιμένα Β στο λιμένα Ο. Αυτή τη στιγμή, η λαβή χρησιμοποιείται για να ρυθμίσει το άνοιγμα του λιμένα ρυθμιστικών βαλβίδων με τη ρύθμιση της γωνίας κλίσης του κύριου πυρήνα βαλβίδων στις διαφορετικές θέσεις, προκειμένου να επιτευχθεί ο κανονισμός ταχύτητας της μηχανής πετρελαίου. Αντίθετα, όταν είναι η λαβή στο αριστερό και τις ροές πετρελαίου από το PB στο AO, τα αποτελέσματα είναι απολύτως παρόμοια, αλλά η μηχανή πετρελαίου γυρίζει στην αντίθετη κατεύθυνση.

Συγχρόνως, μπορούμε επίσης να προσαρμόσουμε άλλες μέσες λειτουργίες σειράς σύμφωνα με τις απαιτήσεις του πελάτη:

Η αρχή υπερχείλισης της χειρωνακτικής ανάλογης σύνθετης βαλβίδας csbf-G25 ροής για τη μηχανή αγκύρων (μέρος βαλβίδων ασφάλειας):

Όπως την αρχή μιας γενικής βαλβίδας υπερχείλισης, όταν τρέχει η μηχανή πετρελαίου και η πίεση φορτίων είναι χαμηλή, η βαλβίδα κώνων είναι σε ένα κλειστό κράτος λόγω της δράσης της δύναμης άνοιξη, και η μηχανή πετρελαίου λειτουργεί κανονικά. Όταν η πίεση φορτίων αυξάνει και υπερβαίνει τη δύναμη άνοιξη που πιέζεται στη βαλβίδα κώνων, η βαλβίδα κώνων ανοίγει, και ροές υψηλού πετρελαίου λιμένας Ο από το λιμένα Π για να προστατεύσει τη μηχανή πετρελαίου.

Όσον αφορά τη συσκευασία: Όλοι χρησιμοποιούμε την τυποποιημένη διεθνή συσκευασία εξαγωγής

Χρήση και συντήρηση CSBF σύνθετης βαλβίδας ροής ΤΎΠΩΝ της χειρωνακτικής ανάλογης:

Όταν πρέπει να αντικαταστήσουμε αυτήν την χειρωνακτική ανάλογη βαλβίδα CSBF, αντιμετωπίζουμε ότι η πινακίδα προσδιορισμού προϊόντων έχει διαβρώσει. Μπορούμε ακριβώς και γρήγορα να καθορίσουμε μέσω του ακόλουθου σχηματικού διαγράμματος:

ΕΡΓΟΣΤΆΣΙΟ ΕΞΑΡΤΗΜΆΤΩΝ ΣΚΑΦΏΝ ΤΗΣ ΚΙΝΑΣ JIANGSU YANGZHOU FEIHANG

ΑΝΤΑΓΩΝΙΣΤΙΚΌ ΠΛΕΟΝΈΚΤΗΜΑ

1. Άμεση πώληση εργοστασίων, ανταγωνιστική τιμή.

2. Προσαρμοσμένη υπηρεσία: Μπορούμε να προσαρμόσουμε, στα σχέδια πελατών για την επεξεργασία. Είμαστε εύκαμπτος και ικανός προμηθευτής.

3. Γνήσιο προϊόν με την άριστη ποιότητα: Το προϊόν μας συμμορφώνεται αυστηρά με την υποχρεωτική πιστοποίηση της Κίνας. 100% δοκιμή εγγύησης πριν από την παράδοση.

4. Μετά από την υπηρεσία πωλήσεων και την τεχνική βοήθεια: τεχνική υποστήριξη 24 ωρών με ηλεκτρονικό ταχυδρομείο. Η επαγγελματική ομάδα μας είναι πάντα εδώ πρόθυμη να είναι ο τεχνικός σύμβουλός σας.

5. Χρόνος παράδοσης: μετά από να λάβει την πληρωμή μέσα σε 24-72 ώρες σε έγκαιρο τακτοποιήστε τις πρώτες ύλες, την επεξεργασία, την παραγωγή, και την έγκαιρη παράδοση.
